DIAGNOSYS(プリント基板診断システム)

ASTRONICS は、世界の航空宇宙、防衛、その他のミッション クリティカルな業界に実績のある革新的なテクノロジ ソリューションを提供しています。 ASTRONICSはお客様と協力して、一連の電力、接続、照明、構造、インテリア、およびテスト技術を統合し、複雑な課題を解決します。ASTRONICSは 50 年間、優れた応答性を備えた創造的で顧客中心のソリューションを提供してきました。今日、世界の機体メーカー、航空会社、軍事部門、完成センター、及びフォーチュン 500 企業がASTRONICSの協力精神とイノベーションに依存しています。またASTRONICSグループであるDIAGNOSYS は、公共交通機関、防衛および産業部門における高価値の電子 LRU および PCB のテスト、サポート、および修理のための包括的な ATE および BTE ベースのソリューションを提供します。三協電精はASTRONICS及びDIAGNOSYSYのあらゆるテストソリューション製品を代理店販売しております。

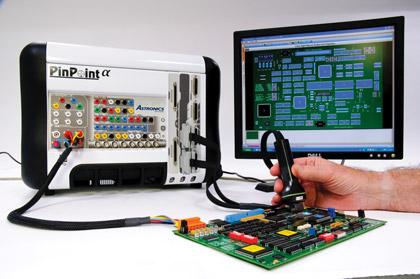

PinPoint Alpha(標準モデル)

特徴

マルチなテスト方式実現:
デジタル回路、アナログ回路、デジタル/アナログ混合回路に対して、各種ファンクショナルテスト手法、バンダリースキャンテスト手法、パッシブ又はアクティブアナログテスト手法、インサーキットテスト手法、非通電でテスト可能なV/Iシグナチュアテスト手法、ベクタレステスト手法、パラメトリックテスト手法など、被試験プリント基板に適切なテスト手法を効率的に実施出来るテスト装置
高速/安全なテスト:
*単体テストフローは20ミリ秒以内という高速で解析結果を取得
*プログラマブル ハードウェア タイマー機能によるデバイス保護機能
利便性:
*各種テスト用データの入力、各種の解析実行を一台で可能
*手軽な持ち運びが可能 / 省スペース / 低消費
リバースエンジニアリング機能:
*部品レベルでピンポイントの機能不全、故障解析が可能
*Re-work業務の低TATによる時間短縮
*プリント基板から回路情報を吸い上げ、回路図作成およびCADへの回路情報リンクにより回路図の無いプリント基板の修理が可能
統合化ソフトウェア:
*自動テストプログラム開発機能、IC/LSIテストライブラリ、豊富なグラフィカルなデバッグツールを提供
*25000種のデバイステストライブラリでデバイス単体テストも可能
*修理交換部品の受入れ試験を実現
詳細

・データ入力:3スロット
・ダイナミックユニバーサルテストチャンネル:最大144
・デジタルテストチャンネル:最大 192
・デジタルテストレートオプション:5MHz, 10MHz, 15MHz, 25MHz
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。

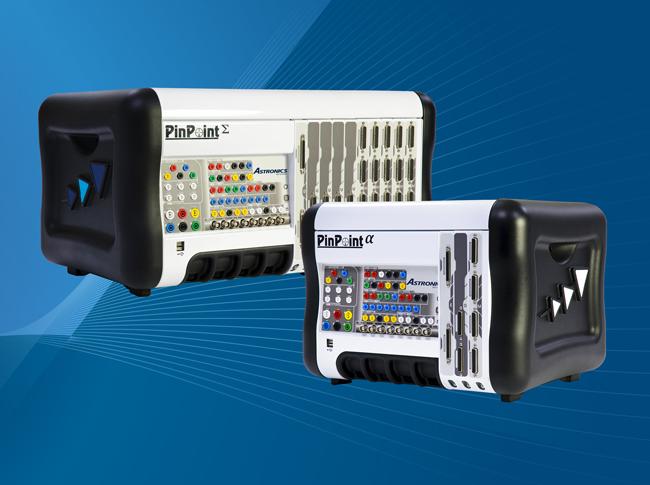

PinPoint Sigma(拡張モデル)

特徴

PinPoint Alpha(標準モデル)に同じ
詳細

・データ入力:5スロット
・ダイナミックユニバーサルテストチャンネル:最大384
・デジタルテストチャンネル:最大 256
・デジタルテストレートオプション:5MHz, 10MHz, 15MHz, 25MHz
